תכנון מערכות מי צריכה וניקוז: עמידה בתקנות משרד הבריאות

מהו תכנון מערכות מי צריכה וניקוז ומה חשיבותו?

תכנון מערכות מי צריכה וניקוז: עמידה בתקנות משרד הבריאות הוא תנאי יסוד לכל פרויקט בנייה בישראל. מערכות אלו אחראיות על אספקת מים ראויים לשתייה לכלל משתמשי המבנה ועל פינוי יעיל של שפכים, ותפקידן חורג הרבה מעבר לתשתית טכנית גרידא.

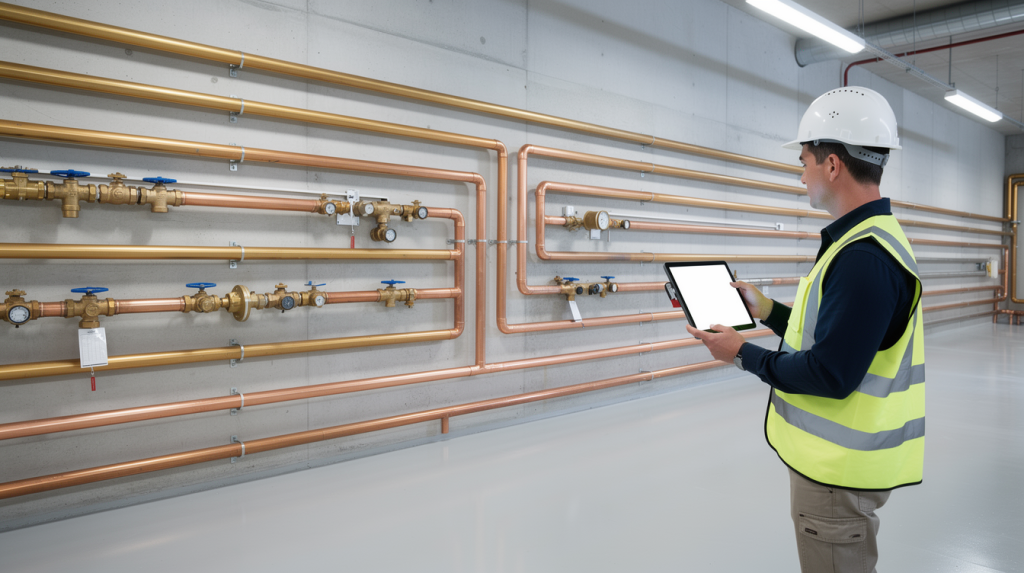

תכנון מערכות מי צריכה כולל קווי אספקה ראשיים, מונים, מערכות לחץ ורשת חלוקה פנימית. כל אחד מהרכיבים הללו מחייב התאמה מדויקת של קטרי הצינורות לספיקות הנדרשות, כדי למנוע לחצים חריגים במעלה הרשת ומים עומדים שמהווים קרקע לגידול חיידקים.

הבסיס המשפטי לתכנון שכזה מוגדר בתקנות בריאות העם המסדירות את הדרישות התברואיות למתקני מי שתייה. תקנות אלו מחייבות הן את המתכנן והן את הקבלן המבצע לעמוד בסטנדרטים ברורים לאורך כל שלבי העבודה.

אילו דרישות רגולטוריות חלות על תכנון מערכות אלו?

כל פרויקט בנייה בישראל כפוף להוראות הל"ת – הוראות למתקני תברואה – ולתקנים הישראליים הרלוונטיים. הדרישות אינן אחידות: רמת הפיקוח ועומק הבדיקות משתנים בהתאם לייעוד המבנה, בין אם מדובר בבניין מגורים, משרדים, מוסד חינוכי או בית חולים.

הדרישות מתוך ספר תקנות התכן – תברואה

ספר תקנות התכן – תברואה של מינהל התכנון קובע דרישות מחייבות לקווי אספקה, שיפועי ניקוז מינימליים, ומניעת תקלות הנובעות מתכנון לקוי. עמידה בהוראות הספר היא תנאי הכרחי לקבלת היתר בנייה ולאישור אכלוס – טופס 4. פרויקט שאינו עומד בדרישות אלו עלול להיתקל בעיכובים ממושכים ברישוי.

ההבדלים בדרישות לפי סוגי המבנים

בבניין מגורים מקובל נדרשת עמידה בדרישות בסיסיות של לחץ מינימלי וספיקה. לעומת זאת, מבני ציבור ועסקי מזון מחויבים באישורים נוספים ממשרד הבריאות, לרבות בדיקות תקופתיות של איכות המים ותיעוד שוטף. בבתי חולים, הדרישות מחמירות עוד יותר ומשלבות בקרות נוספות לגבי טמפרטורת המים ומניעת לגיונלה.

כיצד מונעים זרימה חוזרת וזיהום במערכת המים?

זרימה חוזרת היא תופעה שבה מים מזוהמים חודרים בחזרה לרשת המים הנקייה, לרוב כתוצאה מירידת לחץ פתאומית ברשת העירונית. חיבורי כלאיים בין קו המים לצנרת שפכים מהווים סכנה בריאותית מיידית ואסורים אסורים חמורה.

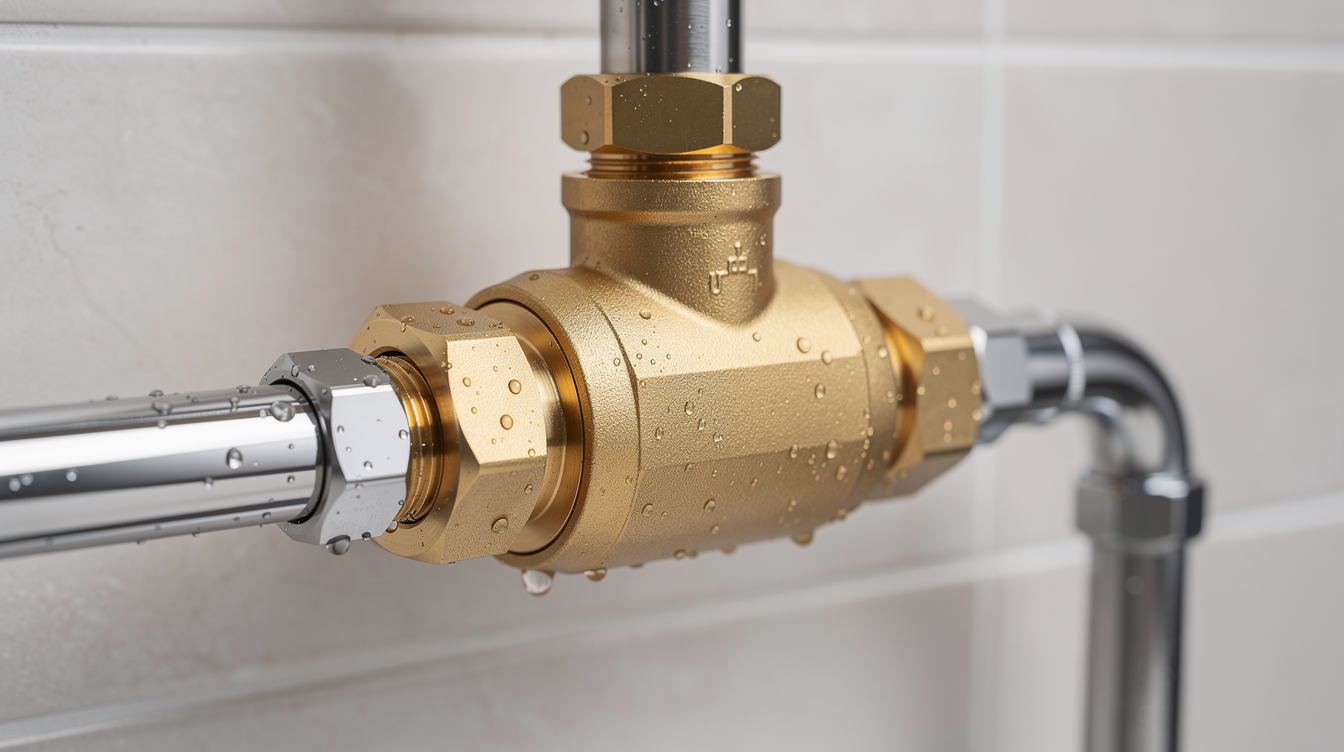

תפקידם של מכשירים למניעת זרימה חוזרת (מז"ח)

התקנת מז"ח היא חובה בנקודות חיבור מוגדרות: כניסות למבנים תעשייתיים, מערכות כיבוי אש, מערכות השקיה ומתקנים עם נוזלים מסוכנים. דוח מבקר המדינה בנושא איכות מי השתייה הצביע על כשלים ברשויות מקומיות בכל הנוגע לאכיפת התקנת מז"חים ולתחזוקתם השוטפת, דבר שהוביל לזיהומים בפועל.

המשמעות של הפרדת מערכות מוחלטת

תכנון נכון מחייב הפרדה פיזית מלאה בין קווי מים לשתייה לבין קווים המיועדים לשימושים אחרים – כיבוי אש, קירור מגדלים או מיזוג אוויר. הפרדה זו מתבצעת הן ברמת החומרים ומיקום הצנרת והן ברמת הסימון הצבעוני שמבטיח זיהוי חד-משמעי בכל שלב עתידי של תחזוקה.

מהם הדגשים המרכזיים לתכנון מערכות ניקוז וביוב?

פינוי שפכים ונגר עילי הוא צד שני של אותו מטבע. מערכת ניקוז לקויה גורמת להצפות, ריחות רעים ונזקים מבניים שעלויות תיקונם גבוהות בסדר גודל מעלויות התכנון המוקדם.

עקרון הזרימה הגרביטציונית הוא הבסיס לכל תכנון ניקוז: המים זורמים מכוח הכבידה בלבד, ולכן השיפוע לאורך הצנרת הוא הפרמטר הקובע. צנרת שטויה בשיפוע נמוך מדי תגרום להצטברות משקעים וסתימות חוזרות.

חישוב שיפועים וקטרים למניעת כשלים

קטר הצינור נקבע לפי כמות השפכים הצפויה ממספר נקודות הניקוז המחוברות. השיפוע המינימלי לצינור ביוב עם קטר של 10 סנטימטרים עומד בדרך כלל על 1% לפחות. סטייה כלפי מטה מהשיפוע הנדרש לא ניתנת לתיקון קל לאחר שהצנרת מוטמנת בתוך הרצפה.

חשיבותו של אוורור נכון במערכת הניקוז

ללא אוורור מתאים, הזרימה המהירה בצנרת יוצרת תת-לחץ שמוציא מים מסיפוני הרצפה והכיורים. קולטני אוויר (מסתמי אוורור) מאזנים את הלחץ ומונעים כניסת ריחות לתוך המבנה. מיקום שגוי שלהם, או היעדרם לחלוטין, הוא אחת התלונות הנפוצות ביותר בדיירים לאחר אכלוס.

השוואה בין מאפייני מערכת מי צריכה לניקוז

מהן טעויות התכנון הנפוצות במערכות מים וניקוז?

רוב הכשלים שמתגלים בשלב הביצוע או לאחר האכלוס אינם תוצאה של רשלנות של הקבלן – הם תוצאה של תכנון שלא התמודד עם המציאות בשטח. ההשלכות כוללות הצפות, מחלוקות משפטיות בין דיירים לקבלנים ועלויות שיפוץ גבוהות.

חוסר תיאום בין יועצי הפרויקט השונים

אחת הסיבות הנפוצות לכשלים היא היעדר סופרפוזיציה – תיאום מלא בין תכניות האינסטלציה, הקונסטרוקציה והאדריכלות. כאשר צינור ניקוז מתוכנן לחצות קורת בטון, נדרשת חפירה יקרה שלא נכללה בתקציב ומאחרת את לוחות הזמנים.

תכנון שאינו מאפשר נגישות ותחזוקה עתידית

פתחי ביקורת, שוחות ניקוז וברזי ניתוק שמוסתרים מאחורי ריצוף קבוע או תחת מבנים מגדילים פי כמה את עלות כל תקלה עתידית. תכנון נכון שומר על כל נקודת שירות נגישה ומסומנת בתכניות האס-ביילט של הפרויקט.

ניתן להתרשם מהשירותים דרך האתר בלינק המצורף: selanahari.co.il.

כיצד בוחרים מתכנן מקצועי למערכות אלו?

לא כל מהנדס אינסטלציה בעל רישיון מחזיק בהבנה רגולטורית מספקת לפרויקטים מורכבים. הבחירה במתכנן מתאים משפיעה ישירות על מהלך הרישוי ועל שלמות הביצוע.

בחינת ניסיון קודם בפרויקטים דומים

מומלץ לבדוק פרויקטים קודמים שביצע המתכנן, ובמיוחד כאלה שכללו קבלת אישורים ממשרד הבריאות – בבתי חולים, בתי ספר או מפעלי מזון. ניסיון מסוג זה מוכיח היכרות עם נהלי הגשה ובדיקה שאינם שגרתיים.

היכרות מעמיקה עם הרגולציה המקומית

תקנות הבנייה ודרישות הל"ת מתעדכנות מעת לעת. מתכנן שאינו עוקב אחר השינויים עלול להגיש תכניות שאינן עומדות בדרישות הנוכחיות, דבר שמוביל להחזרת התוכניות ולעיכוב של שבועות בהליך הרישוי. הבנה עדכנית של הרגולציה חוסכת זמן לכל צדדי הפרויקט.
